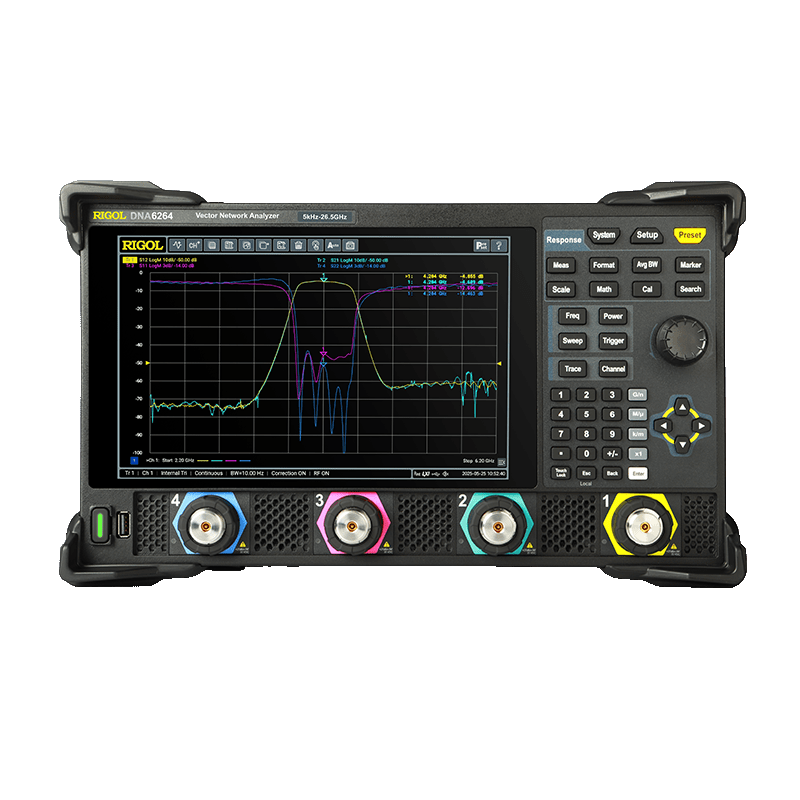

DNA6000 系列矢量网络分析仪

DNA6000 系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准 方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式，外配 USB、 LAN、HDMI 等多种标准接口，能精确测量微波网络的幅频特性、相频特性和群时延特性。 DNA6000 系列矢量网 络分析仪保留了高端产品的特征，包括性能指标、仪器外观、显示效果、软件界面方 面，同时控制仪器的体积、重量、风噪，为用户营造良好的使用体验。该产品可广泛应用于电子、通信、微波等领域，是工业和高校研发、批产过程中常备测试设备。

频率范围：5 kHz ~ 26.5 GHz
端口数：2/4 端口

频率分辨率：1 Hz

最大输出功率：10 dBm

高动态范围：127 dB (typ.)

迹线噪声：0.005 dB rms

中频带宽范围：1 Hz 至 10 MHz

兼容机械和 Ecal 电子校准件，支持多种校准类型（SOLT、Response Short、Response Open、OSL、 Enhanced Response 1 to 2、Response Thru）

集合 S 参数、阻抗、驻波、TDA 时域分析、夹具嵌入/去嵌、天线测试等功能于一体

便携手柄和轻量化设计，体积小（358.1 mm × 214.8 mm × 121.4 mm）、重量轻（5.3kg）

10.1 英寸 1280*800 高清触控显示屏 • 支持 LAN、USB Device、USB Host 和 HDMI 通信接口

支持标准的 SCPI 指令

支持 Web Control 远程操作

支持触摸屏和实体按键双操作模式，支持键盘/鼠标输入

型号                          频率          端口数

DNA6082丨 5 kHz ~ 8.5 GHz丨 2

DNA6084丨 5 kHz ~ 8.5 GHz丨 4

DNA6142丨 5 kHz ~ 14 GHz丨 2

DNA6144丨 5 kHz ~ 14 GHz丨 4

DNA6202丨 5 kHz ~ 20 GHz丨 2

DNA6204丨 5 kHz ~ 20 GHz丨 4

DNA6262丨 5 kHz ~ 26.5 GHz丨 2

DNA6264丨 5 kHz ~ 26.5 GHz丨 4

频率范围覆盖多种应用

提供从 5 kHz 到 26.5 GHz 的频率范围，支持 4 个或 2 个测试端口，精准覆盖了从基础无源器件（如滤波器、天线、线缆）、材料介电常数及高速互联等领域的测试需求。

宽动态范围确保性能表征

超过 120 dB 的宽动态范围和极低的迹线噪声，确保了高抑制比器件的精确表征和测量结果的稳定性。

丰富的分析功能

内置极限线测试（Pass/Fail）、驻波比（SWR）测量、史密斯圆图、时域反射计(TDR)等多种应用工具，无论是研发验证还是产线品控，都能高效完成。

夹具移除及去嵌

通过夹具移除及去嵌轻松剥离测试夹具、转接头和线缆带来的影响，精准测量被测件（DUT）本身的真实S参数，确保结果的可靠性。

向导式校准

内置的校准向导会一步步清晰地指引您完成操作，无论是新手还是专家，都能快速、准确地完成设置，确保每一次测量的精度。

可选机械或电子校准件

提供覆盖不同频段和接口类型的高精度、长寿命机械校准件，确保测试结果的可溯源与高重复性。而电子校准件能大幅缩短测试准备时间，更能有效避免人为误差，是追求极致效率与一致性的理想选择。

丰富的选配附件

通过完善的附件生态，您可以一站式配齐所需，让可靠测试即刻发生。

标准SCPI指令，指令集兼容

提供多种远程控制接口并支持标准SCPI指令，通过指令集兼容平滑地将其集成或替换到现有测试系统中，无需重写自动化脚本，保留熟悉的工作流程。

应用范围：

S参数测试

Ka波段器件测试

低频无源器件测试

电源完整性测试

精密无源器件测试

滤波器测试

双工器测试

平衡放大器测试

多路开关测试

复杂器件表征

材料介电常数测试

驻波比测量

SWR测量

史密斯圆图

时域反射计

高速串行互联分析

高速线缆测试

信号完整性测试

耦合器测试

天线测试

功分器测试

衰减器测试

合路器测试

连接器测试

放大器测试

混频器测试

雷达测试卫星通信测试

屏蔽材料测试

基板测试

Sub-6测试

LoRa测试

NB-IoT测试

FM广播测试

GNSS模块测试

回拨损耗测量USB信号完整性测试

HDMI信号完整性测试

PCle信号完整性测试

高次谐波测试

器件插损测试

器件回损测试

器件阻抗测试

器件相位测试

器件群时延测试
