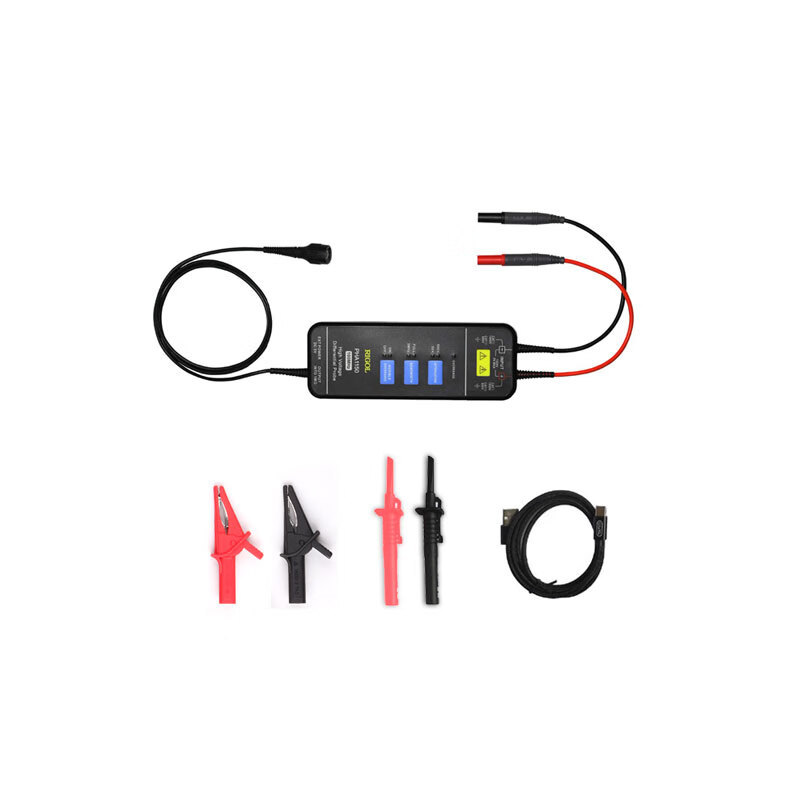

普源（RIGOL）PHA1150示波器高压差分探头 1500V
普源（RIGOL）PHA1150示波器高压差分探头 1500V
普源（RIGOL）PHA1150示波器高压差分探头 1500V
- 产品详情
- 产品参数
- 产品功能与应用
l 高带宽，满足大部分高频测试系统的需要 PHA0150：70MHz
PHA1150：100MHz
PHA2150：200MHz
l 量程丰富，两档衰减档，满足大部分共模测试电路的要求
50X：150V（DC + peak AC）
500X：1500V（DC + peak AC）
l 5MHz 带宽限制功能[1]
在测量低频信号时，能减少高频信号的噪声和干扰，满足大部分开关电源 中 FETs 的开关频率的测量。
l 高压差分输入模式
l 输入端具有较高的输入阻抗和较低输入电容，测量准确、快速
l 良好的共模噪声抑制能力
l 标准 BNC 输出接口，可与大多数厂家的波形测量仪器配合使用
l 声光报警功能，并支持手动关闭
l 自动记忆功能，关机将自动保存关机前的工作设置状态
说明[1]：
当 5MHz 带宽限制功能打开时，PHA 系列探头的输出电路内部接入一个 5MHz 的 低通网络。低通网络可以减少高频含量、噪音和谐波，有助于对低频信号进行测 试和分析。
使用场景
PHA 系列探头可用于需要进行高压浮地测量的场景，例如：
l | 浮地电压测量 | l | 强电或高压隔离测量 |
l | 开关电源设计 | l | 电源转换等相关设计 |
l | 逆变、UPS 电源测量 | l | 焊接、电镀电源测量 |
l | 变频器测量 | l | 变频家电测量：感应加热﹑电磁炉 |
l | 电子镇流器设计 | l | 电机驱动设计 |
l | CRT 显示器设计 | l | 电工实验 |
l | 低压电器试验 | l | 电力电子和电力传动实验 |
指标名称 | PHA0150 | PHA1150 | PHA2150 | |
带宽（-3dB） | 70MHz | 100MHz | 50X：160MHz 500X：200MHz | |
上升时间 |
≤5ns |
≤3.5ns | 50X：≤2.4ns (典型值≤2.2ns) 500X：≤2ns (典型值≤1.8ns) | |
精度 | ±2% | |||
量程选择(衰减比) | 50X/500X | |||
最大差分测量电压 (DC + peak AC) | 衰减比为 50X 时：±150V 衰减比为 500X 时：±1500V | |||
共模电压 (DC + peak AC) | ±1500V | |||
最大输入对地电压 （Vrms） | 600V CATⅢ 1000V CATⅡ | |||
输入阻抗 |
| |||
输入电容 | 单端对地<4pF 差分输入<2pF | |||
CMRR |
| |||
噪声(Vrms) | 衰减比为 50X：＜50mV 衰减比为 500X：＜300mV | |||
过载指示电压阈值 | 衰减比为 50X：153V±3V
| |||
延时时间 | 21ns | 16ns | ||
带宽限制(5MHz) | ≥-3dB@5MHz | |||
过载指示灯(红灯) | 有 | |||
过载报警声 | 有(可选择关闭) | |||
自动保存功能 | 有 | |||
输出阻抗 | 50Ω | |||
安全标准 | EN61010-1: 2010 | |||
