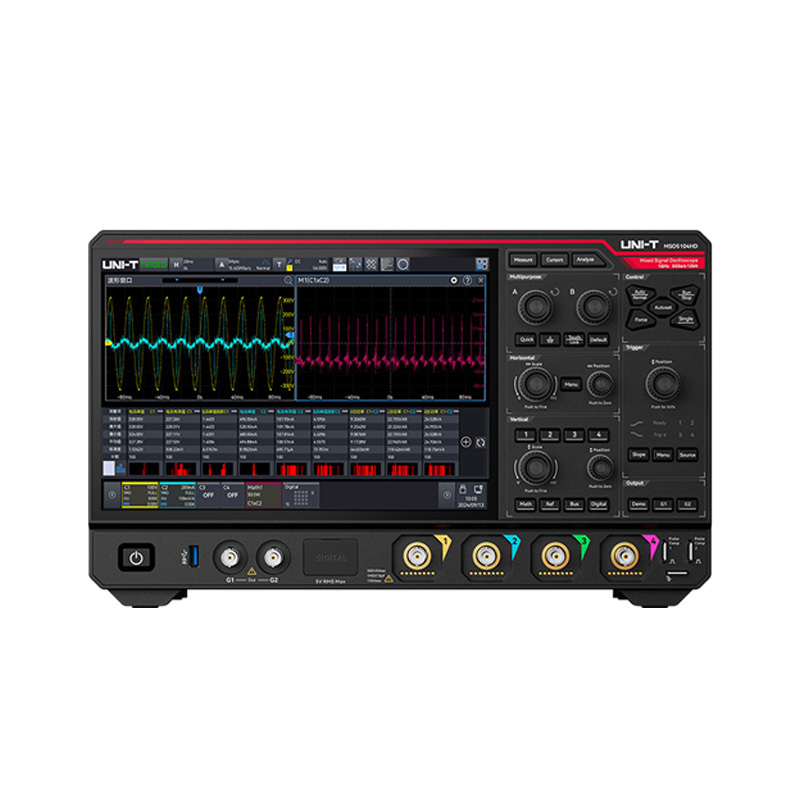

MSO5000HD是一款集成了4信号通道、16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器，带宽高达1GHz，最大采样率高达5GSa/s，12bit ADC分辨率，提供业界领先的高速信号采样和存储能力。

该示波器还配备了500M存储深度，满足长时间录制和分析高速信号的需求。帮助您快速、准确地测量和分析高速信号，满足您在不同应用场景中的需求，如通信、汽车电子、工业自动化、航空航天、医疗设备、科研和电子研发等领域。

多合一集成示波器

协议分析仪；波特图分析仪；高精度频率计；数字电压表；电源分析仪；函数/任意波形发生器；频谱分析仪；逻辑分析仪；示波器。

增强分辨率16bit

更高的精度、更小的底噪；通过融合12bit ADC与 4bit ERES增强技术；显著提升测量精度，细腻展现波形微细结构；有效抑制带外噪声，降低本底噪声对真实信号的干扰；从而确保在提升采样位数的同时，实现更精确的测量体验。

UItra Phosphor® 3.0

并行阵列映射单元，数据处理速度高达30Gbps；波形捕获率高达800,000wfms/s；顺序模式下达到1,500,000wfms/s。

实时协议分析15+

• 嵌入式：RS-232/422/485/UART、I2C、SPI、AudioBus(I2S,LJ,RJ,TDM)、I3C

• 汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT

• 传感器 &RFID：Manchester、1-WIRE

• 航空航天：MIL-STD-1553、ARINC429

整合最新技术和经典标准；实时协议分析为不同行业提供了全面的专业解决方案；解决数据传输效率和系统稳定性的问题。

协议时序分析

精准护航信号传输：IIC、SPI、CAN；可在数据总线间提供精确的时序测量；帮助迅速定位脉冲宽度、电压幅度不足、边沿抖动、建立与保持时间偏差及信号回勾等问题。

电源分析12种

• 输入分析：电源质量、谐波分析、浪涌电流

• 输出分析：纹波分析、调制分析、电源效率

• 开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻

• 频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)

为电源系统性能鉴定、稳定性评估与优化；提供全方位、专业化解决方案，提升能源效率与系统稳定性。

56种：测量、统计、趋势图

56种精密参数自动测量；覆盖电压、频率、相位、功率等多个维度；整合先进的参数统计与趋势图可视化分析功能；全方位、立体化展现信号特性变化 实现专业级深度洞察与高效数据解读。

全硬件实时触发

13种高级触发+15种协议触发；全新极值触发技术，精准锁定信号极值点。

FIR滤波器

无级可调FIR滤波器，还你纯净信号；自由定义滤波频点，高效剔除干扰，直击真实波形。

技术参数
