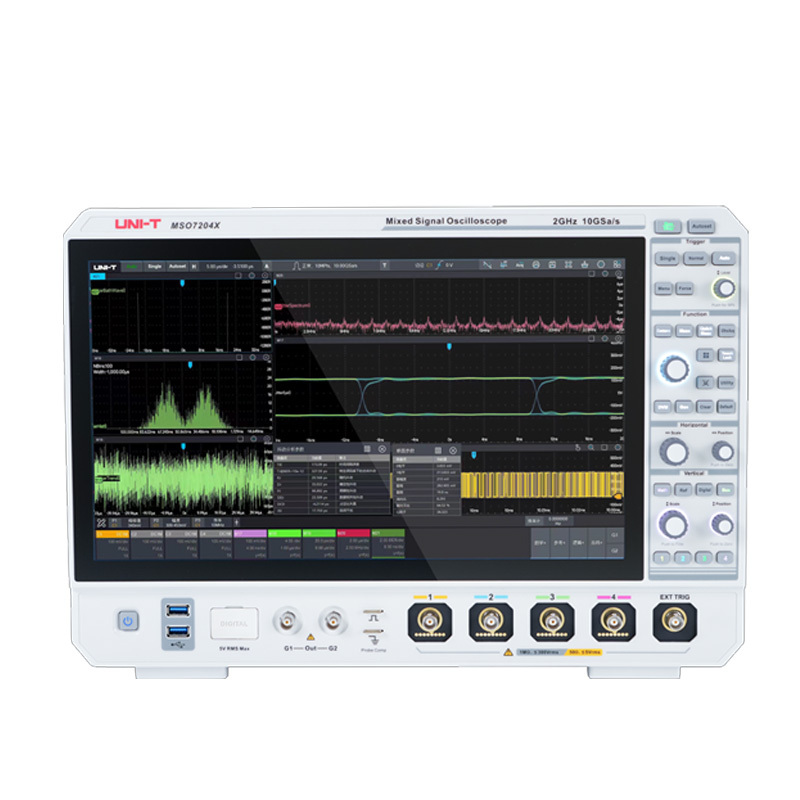

MSO7000X系列高带宽混合信号示波器，拥有非凡的性能指标，全面细致的分析功能，人性化的触控体验，助您在科技的海洋无限探索。2GHz带宽是高端示波器的起点，MSO7000X系列带宽高达2.5GHz，在高速信号分析中有明显的优势。

MSO7000X波形捕获率高达2,000,000 wfms/s，结合1Gpts超长存储深度，显著提升异常信号捕获能力，以及波形细节测量和分析能力。搭载Win10 64位操作系统，为用户提供稳定可扩展的系统平台，通过提供示波器API接口，显著提升系统的智能化程度，满足日益复杂的用户需求。

透彻纯净，捕捉真实--信号测量精准无比

MSO7000X系列作为优利德旗舰级示波器，拥有高达2.

5GHz模拟带宽和10GSa/s采样率，上升时间仅为175ps，结合1Gpts存储深度，让您在超长记录的同时拥有更高的信号保真，以及对波形更真实的整体和细节测量。

多窗口，灵动布局

任意组合、任意大小、悬浮、下沉、全屏分窗口；支持波形移动、缩放；支持窗口拖拽改变布局；支持弹窗钉住，减少多窗口间频繁切换；支持屏幕扩展，提高多任务处理效率！

波形捕获率高达2,000,000wfms/s

MSO7000X采用优利德独创的UltraAcq®技术，可提升实时波形捕获率至 2,000,000wfms/s；搭配全新的Ultra Phosphor® 3.0超级荧光显示技术，瞬变信号一览无余，清晰呈现。

WebServer-兼容多平台远程操控

SCPI远程控制；远程查看和控制；导出波形文件；在线浏览使用手册；支持手机访问。

Matlab嵌入式编程，运算能力不受限于示波器

利用Matlab强大的数学库，您可以将编译好的Matlab代码直接拷贝至示波器运行

运行结果直接显示在示波器界面；MSO7000X在数学运算方面不亚于世界上任何一台示波器。

11种串行协议分析

• 标配：RS-232/422/485/UART、SPI、I2C、 CAN、LIN

• 选配：CAN-FD、SENT、FlexRay、AUDIO(I2S,LJ,RJ,TDM)、 MIL-STD-1553、ARINC429

支持数据触发和包类型触发；支持事件列表和搜索功能。

多种电源评估方案--电源完整性

MSO7000X提供全方位的分析工具和评估结果， 加快电源设计人员测试效率！电源质量；谐波分析；开关损耗；安全工作区；纹波分析；环路分析。

抖动分析和眼图

MSO7000X 提供了带有多种时钟恢复的眼图绘制、测量功能以及视觉化的抖动分析软件，无需多余设置即可快速生成眼图，从时域，频域，统计域定位时钟或数据信号抖动，并进行抖动分解。抖动分析视图：TIE直方图、TIE频谱图、TIE趋势图，浴盆曲线、眼图。

技术参数
