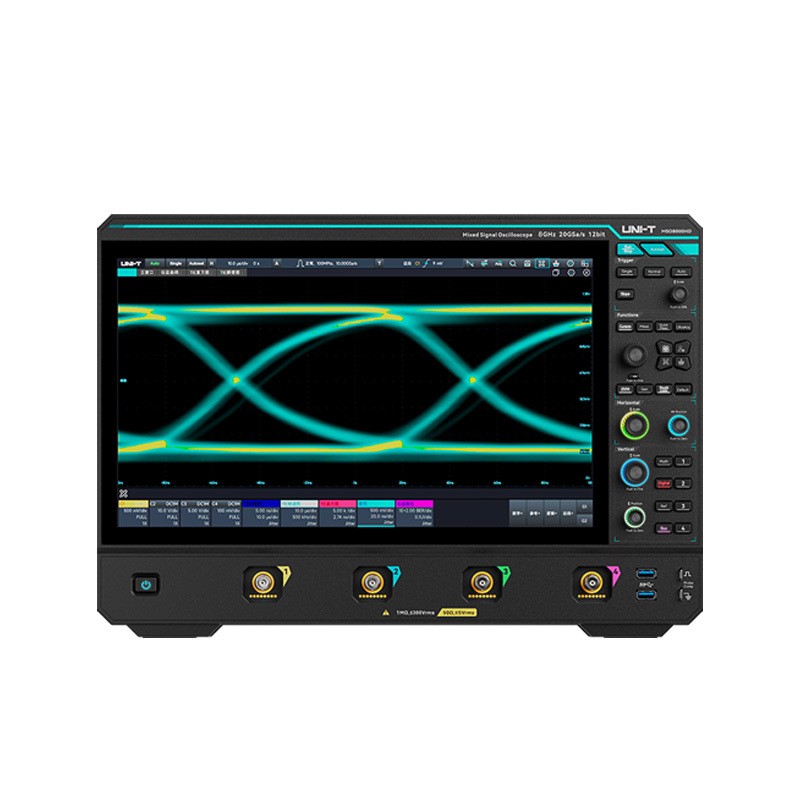

欢迎了解全新的MSO8000HD系列高分辨率示波器，本系列提供8GHz/5GHz两种带宽选择，全系标配20GSa/s采样率，12bit垂直分辨率，搭载了优利德自主研发示波器模拟前端芯片组，实质优化示波器性能和本底噪声，在高速及高动态范围信号测试中极具优势。

您必然渴望自己的研发成果出类拔萃，但这要求您从新颖角度探索更多数据，MSO8000HD将提供这样的助力；它恰似一扇明窗，使您能够对研发过程的各种问题洞察分明。

卓绝非凡的性能，精准于毫厘之间的洞察力

MSO8000HD集成多款优利德自主研发低噪声信号调理芯片；极大提升示波器性能和指标，为您提供富有洞察力的测量。

• 底噪：50mV/div，满带宽底噪低至800μV（典型值）

• ENOB：>7bit（系统全带宽（50Ω,50mV/div,-3dBFS））

• SFDR：≥50dBc（典型值）

• 低固有抖动：≤150fs RMS

• 带宽精密BNC端口：＞10GHz

至臻设计，高分辨率捕捉细微信号，精准测量

X型刀锋硬朗造型设计和科技蓝搭配，比同类产品更紧凑、更便携、更有质感；搭载12bit ADC，最大20GSa/s采样率；在高动态范围的信号测试中更容易区分小信号细节。

• 垂直分辨率是8bit示波器的16倍

• ERES模式下增强分辨率至16bit

• 始终在全带宽/满采样率下保持12bit垂直分辨率，无任何折中

串行协议分析21+

• 嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus(I2S,LJ,RJ,TDM)

• 汽 车：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5

• 计算机&通信: USB2.0、PCle2.0、Ethernet、NRZ、Manchester、8b/10b

• 航空航天：MIL-STD-1553、ARINC429

支持包参数触发、协议包视图、事件列表、协议搜索 、协议分析报告

电源评估方案-电源完整性分析14+

• 输入分析：电源质量、谐波分析、浪涌电流

• 输出分析：纹波分析、调制分析、效率、启动/关闭时间

• 开关分析：开关损耗、安全工作区、di/dt、dv/dt、RDS(on)

• 频率响应分析：控制环路响应(Bode)、电源抑制比(PSRR)

抖动分析和眼图

抖动分析视图：眼图、趋势图、直方图、频谱图、浴盆曲线

抖动测量：TIE、Cycle-Cycle抖动、周期抖动、 TJ、RJ、 DJ、DDJ、DCD、ISI

支持高速串行协议信号完整性分析:

• USB2.0

• 10/100/1000M工业以太网

• 10/100/1000M车载以太网

• MIPI D-PHY

Matlab嵌入式编程

利用Matlab强大的数学库，您可以自定义编写数学算法，MSO8000HD可以直接运行Matlab代码，并将结果直接显示在示波器界面中。同时也提供了增强型FFT、基本运算和几十种高级公式组合编辑，其强大的数学分析功能，满足您更多分析需求！

高级滤波设计器

提供精准实时的数字滤波和噪声抑制工具，快速优化信号质量并改善系统性能！

• 支持的滤波器类型： 巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、椭圆、采样法、列梅兹、 窗函数

• 支持的滤波响应类型： 高通、低通、带通、带阻




技术参数
