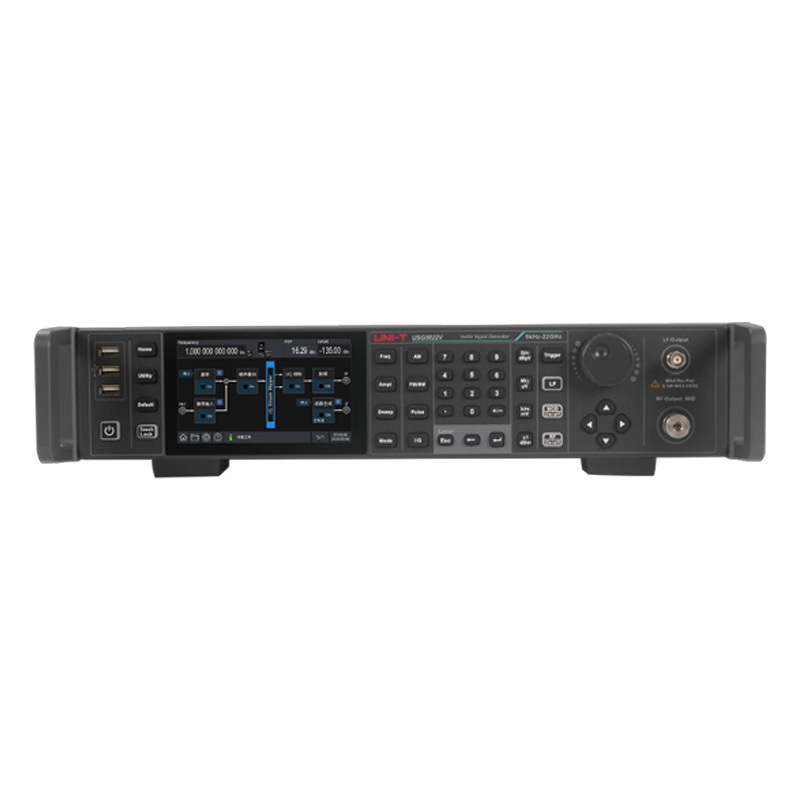

USG5000V系列射频矢量信号发生器，整机采用2U标准高度；射频输出频率可支持至22GHz频率范围，输出幅度可支持至+25dBm，支持有限调制速率的模拟调制（AM, FM, ΦM）和脉冲宽度调制。

其中，脉冲调制器支持单脉冲调制，双脉冲调制及脉冲串调制模式，脉冲调制宽度最小支持至20ns，并且提供高达70dB的关断比。矢量信号调制可支持至6GHz频率范围；支持内部基带信号发生器与外部模拟基带输入，最大调制带宽支持至150MHz。

矢量信号调制的内部基带信号发生器可支持实时调制模式，本地ARB模式及远程ARB模式。内部基带信号发生器配合矢量信号源专用的信号生成软件（SignalStudio）可实现更多更复杂的调制信号，如WLAN，WCDMA，LTE，5G/NR等。

内置110dB动态高精度的程控衰减器，最小输出信号支持至-135dBm幅度范围，更适用于微波元器件，可以为滤波器、放大器、接收机等器件及模组测试提供必要的信号。

相位噪声更优秀

出色的相位噪声＜-122dBc/Hz@20kHz（1GHz）

多种扫描方式

扫描类型：频率、幅度、频率+幅度

扫描方式：线性、对数、列表（支持自定义）

触摸屏设计，全新的交互体验

5英寸触摸屏设计（800×480）；全新扁平化的人机交互界面；采用信号流框图的操作方式；在一定程度上提高用户的使用效率；操作更加简便，并降低用户可能的误操作。

高斯白噪声（AWGN）干扰仿真

一键式信道干扰AWGN，叠加高斯白噪声；AWGN是一种常见的信道干扰模型；其特点是噪声在频域上是均匀分布的，且在时间上是随机的，服从高斯分布

在仿真中，通常可以使用随机数生成器按照高斯分布产生噪声样本，然后将其叠加到信号上，以模拟AWGN对信号的干扰。

丰富的矢量调制

QAM（16QAM，32QAM，64QAM，128QAM，256QAM，512QAM）

ASK（2ASK，4ASK，8ASK，16ASK）

PSK（BPSK，QPSK，8PSK，DBPSK，DQPSK，D8PSK，OQPSK，π/4-DQPSK，π/8-D8PSK）

FSK（2FSK，4FSK，8FSK，16FSK，MFSK）

全面的调制方案

模拟调制：调幅，调频，调相，脉冲调制

调制方式：内部、外部、内部+外部

支持脉冲发生器和脉冲串发生器

脉冲波输出：单脉冲、双脉冲

可自定义脉冲序列

最小脉冲宽度为20ns，通断比达到70dB

功率去嵌

配合外设功率计套件；支持传输损耗平坦度修正；快捷测量、减少误差。

函数信号发生器功能

最高输出50MHz标准正弦波；工作模式：基波，调制和扫描三种；覆盖更多复杂的应用场景。

多维控制方式

可通过USB、LAN通信接口连接上位机进行控制；支持移动设备Web远程登录管理和查看；支持SCPI标准指令集，用C#、Python等编程。

配套SignalStudio信号生成软件

支持在基带，射频或者微波频率段上创建自己需要的专用信号；通过SignalStudio可以更加简洁的生成各种标准调制信号；各种标准制式的无线通信信号；可以有效的减少信号仿真时间；在生产线上，也可以有效的提高生产测试效率；通过电脑端，让SignalStudio软件与优利德矢量信号发生器互联；可以将生成的信号一键导入到矢量信号发生器中。

技术参数
