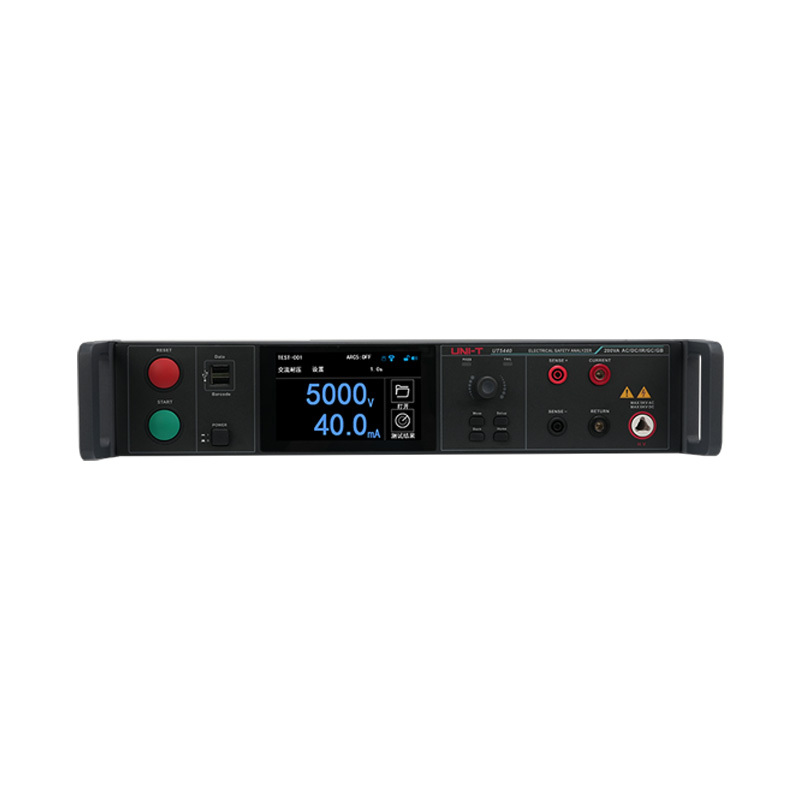

UT5400系列集交流耐压测试、直流耐压测试、绝缘阻抗测试、交流接地阻抗测试及导通电阻测试五大功能于一体，交流耐压测试高达5kV/100mA，绝缘阻抗测试高达6kV/50GΩ，电压电流精度高达1%，分辨率高达1V/0.1nA, 测量速度最快仅需0.1s，整机采用多重安全保护设计，可高精度、快速、安全地对电子设备和元件进行多种电气参数测试分析。

五合一测试功能

• 交流耐压测试（ACW）:5kV/100mA

• 直流耐压测试（DCW）：6kV/10mA

• 绝缘阻抗（IR）：6kV/50GΩ

• 交流接地阻抗（AC GB）：40A/600mΩ/8V

• 导通电阻（GC）：1mΩ~10kΩ

人机交互

5.0英寸电容触摸屏；前后面板输入

• 丰富的接口：RS232/485、USB Host、LAN、Handler、Barcode

• 标准协议：SCPI、ModBus

多重保护更安全

采用多重安全保护设计；独立的触电保护电路；能够立即切断高压输出，确保使用安全；具有触电保护、短路保护、过温保护及上下限判定功能。

高精度！高分辨率！

电压电流精度：1%；电压电流分辨率高达：1V/0.1nA；最快测量速度：0.1s。

交流耐压真实电流

可以实时显示总电流与阻性电流；更准确、全面地评估产品的绝缘性能。

支持开短路侦测+充电上下限

支持开短路侦测；可快速准确地判断开路/短路情况；用户可自行设定电流上/下限值；检测到超限电流，耐压仪声光报警。

9等级电弧侦测功能

精确检测电弧放电；量化评估放电强度；定位潜在绝缘缺陷；满足不同产品测试需求；电弧大小可划分为九个等级，方便用户进行定性比较。

崩溃测试

可以检验极限承受能力；支持自动升压崩溃电压检测；方便评估产品可靠性、稳定性及绝缘性能安全边际，验证保护机制有效性。

直流快速放电

具有直流快速放电功能；空载放电时间＜50ms；可保障使用安全，提高测试效率。

可调时间

• 上升：0.1~999.9s

• 下降：0.1~999.9s

可调电压输出的时间，避免被测物受瞬间高压影响或损坏

不间断电压调整

搭载不间断电压调整功能；ACW/DCW/IR步骤切换；可满足逐步升压及循环电压交替老化的测试需求。
