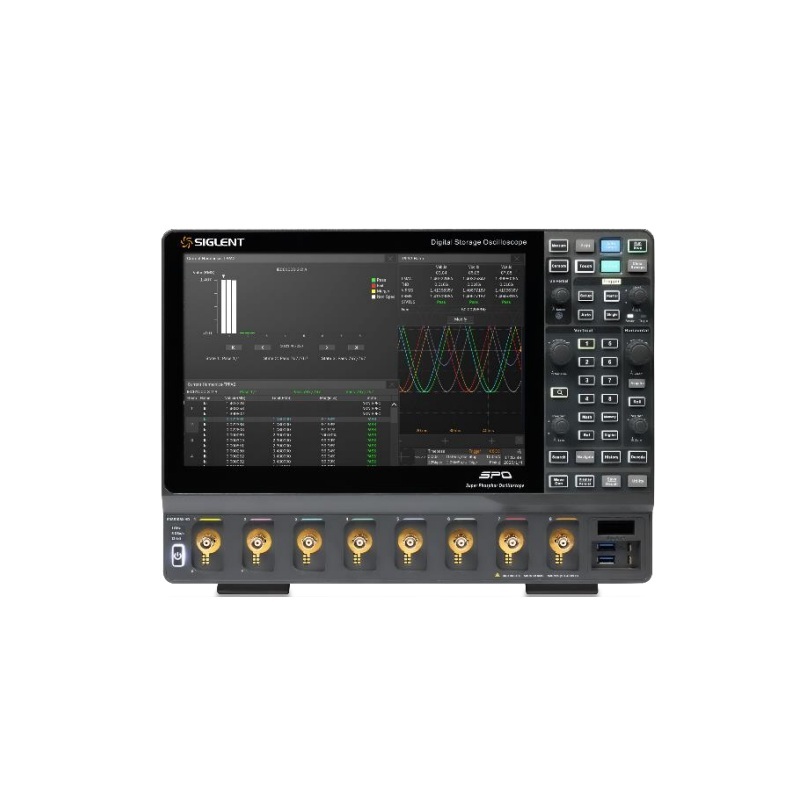

SDS5000X HD 和 SDS5000L 系列高分辨率数字示波器，最高 支持 8 通道，具有 12-bit 垂直分辨率、优秀的本底噪声性能和 垂直测量精度，能满足更多通道和更高精度的测量需求。产品 的最大带宽 1 GHz，采样率最高 5 GSa/s，存储深度可达 2.5Gpts/通道；采用 SPO 技术，波形捕获率高达 650 000 帧/ 秒，具有 256 级辉度等级及色温显示；创新的数字触发系统， 触发灵敏度高，触发抖动小，支持丰富的智能触发、串行总线 触发和解码；支持历史 (History) 模式、分段采集 (Sequence)、 模板测试、搜索、导航、波特图、双脉冲测试和三相电源分析 等高级分析模式；具备丰富的测量和数学运算功能。

SDS5000X HD 采用了 12.1 英寸电容式触摸屏，支持多种手势 实现对波形和菜单的常用操作，结合前面板的多个一键操作按 键，极大地优化了操作示波器的效率，提升了用户体验。 SDS5000L 是 SDS5000X HD 的紧凑型，适用于机架安装和多 通道采集系统集成。两个系列的产品都支持外接显示器和鼠 标，支持通过网页访问进行操控，支持完备的远程命令集，使 用灵活，可适用多种应

用场景。

模拟通道带宽：最高 1 GHz；实时采样率高达 5 GSa/s

SDS5000X HD：8/6/4 通道；

SDS5000L：8 通道 垂直分辨率：12-bit

低本底噪声，在全带宽下低至 140 μVrms

高直流增益精度：±0.5% FS 典型值

SPO 技术

 波形捕获率最高达 650 000 帧/秒 (Sequence 模 式)，160 000 帧/秒 (正常模式)

 支持 256 级波形辉度及色温显示

 存储深度最高达 2.5 Gpts/通道

 数字触发

智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、 超时、码型、第 N 边沿、建立/保持和视频触发 (支 持 HDTV) 等

串行总线触发和解码，支持的协议包括标配的 I2C、 SPI、UART、CAN、LIN 和选配的 CAN FD、I2S、FlexRay、 MIL-STD-1553B、SENT、Manchester、ARINC429 等

分段采集 (Sequence) 模式，最大可以将存储深度等 分为 170 000 段，根据用户设置的触发条件，以非常 小的死区时间分段捕获符合条件的事件。在 Sequence 模式下的波形捕获率最高达 650 000 帧/秒

历史模式 (History)，最大可记录 170 000 帧波形

数十种自动测量功能，支持测量统计、Gating 测量、 Math 测量、History 测量。支持对测量参数的直方图、 轨迹图和趋势图统计

8 路独立的波形运算，支持 8M 点 FFT 和 20 多种常用 时域运算；支持自定义表达式实现复杂的嵌套运算

多种高级数据分析和处理功能：搜索和导航、高速模 板测试、波形直方图、波特图、电源分析和三相电分 析 (选件)、双脉冲测试、计数器等

16 路数字通道 (仅 SDS5000X HD 支持，探头选配)

外置 50 MHz 任意波形发生器 (选件)

12.1 英寸电容式触摸显示屏，分辨率 1280*800（仅 SDS5000X HD）

丰富的接口：2 个 USB Host 3.0（SDS5000L 只提供 1 个）、1 个 USB Host 2.0、USB Device 3.0 (USBTMC)、 1000M LAN (VXI-11/Telnet/Socket/LXI)、Pass/Fail、 Trigger Out、HDMI 视频接口输出、10 MHz In、10 MHz Out 等

支持外接鼠标和键盘操作；内建的 WebServer 支持 通过网页控制仪器 支持丰富的

SCPI 远程控制命令

多国语言显示及嵌入式在线帮助

高分辨率，满足更高精度测试需求

12-bit高分辨率ADC采样，更好地呈现波形细节；优秀的本底噪声，1GHz全带宽下本底噪声低至140μV直流增益精度±0.5%

多路信号时序分析，一次完成电源轨测量

现代电子系统中包含不同的芯片、模块等，不同电路模块的信号在初始化和工作时可能相互影响，通过上电时序测试，可确保各模块信号在正确的时间出现，避免信号冲突、干扰，保证系统正常运行。如在通信系统中，收发模块的上电时序不当，可能造成数据传输错误。随着技术的发展，电路的复杂度不断提高，对上电时序测试也提出了新的挑战。SDS5000X HD可一次捕获所有相关信号的上电过程，节省测量时间，提高工作效率，减少因多次测量引入的误差，对有 8 个以上电源轨的复杂电路，可一次完成测量。

三相电分析

使用八通道示波器进行三相电分析，可以同时连接三相电的各相，对三相电压、电流信号进行同步测量，能实时准确获取三相电各相的波形和参数，直接观察和比较三相电信号的相位关系，确保三相电的相位平衡。借助快速傅里叶变换（FFT）功能，多通道示波器可对三相电压、电流信号进行谐波分析。选配三相电分析，可以测试三相电机的向量图，电能质量，进行效率分析等。

完整的宽禁带半导体解决方案

鼎阳科技最新八通道示波器和光隔离探头，补全了宽禁带半导体测试的最后一块拼图。SDS5000X HD的上升时间达到了ps级别，可以捕捉到碳化硅（SiC）、氮化镓（GaN）的快速变化的波形，分析开关过程中电压，电流的瞬态变化和开关特性。通过观察信号的形状、过冲、振铃等情况，分析信号的完整性，优化电路设计。

SDS5034X HD   ，350 MHz，4CH

SDS5054X HD   ，500 MHz，4CH

SDS5104X HD   ，1 GHz，4CH

SDS5036X HD   ，350 MHz，6CH

SDS5056X HD   ，500 MHz，6CH

SDS5106X HD   ，1 GHz，6CH

SDS5038X HD   ，350 MHz，8CH

SDS5058X HD   ，500 MHz，8CH

SDS5108X HD   ，1 GHz，8CH
