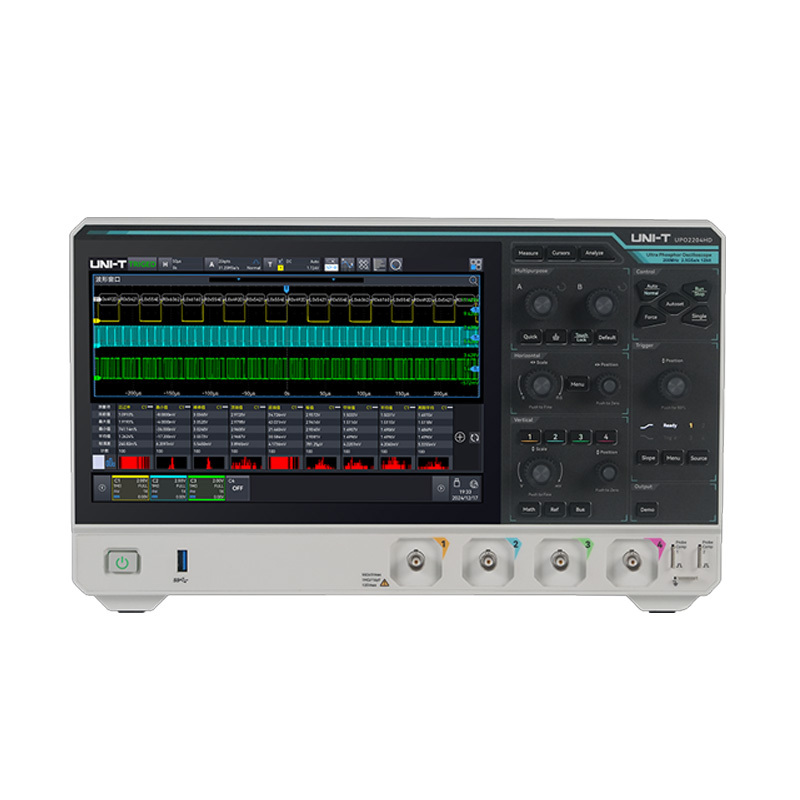

UPO2000HD是一款最多可选4通道高分辨示波器。配备了R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最高采样率为 2.5GSa/s，存储深度100Mpts/CH，波形捕获率为1,000,000wfms/s，依此可确保高质量的波形分析。UPO2000HD支持9种串行协议解码、 12种电源分析，还可通过WebServer实现远程操控，在高精度电源测试、纹波测量、器件性能优化及医疗设备等领域的测试和分析任务中都能大显身手，是功能全且性能强大的测试设备。

UItra Phosphor® 3.0

波形捕获率高达300,000wfms/s；顺序模式下达到1,000,000wfms/s。

实时协议分析9种

• 通用串行协议: UART   I2C   SPI   IIS(Audio)

• 汽车&轨道协议: CAN   CAN-FD   LIN   FlexRay   SENT

无极缩放

100Mpts每通道的数据存储深度以及4096级硬件量化精度，配合时间、电压刻度细调功能，可以实现信号在水平和垂直二维方向上无极缩放，精细完整的显示信号细节。

高级运算

4Mpts + 4CH；增强FFT；54种测量；李沙育测量；数字滤波；高级函数表达。

电源分析12种

电能质量；纹波分析；谐波分析；电源效率；浪涌电流；瞬态响应；开关损耗；启动/关闭时间；安全工作区；稳定导通电阻；转换速率；调制分析；为电源系统性能鉴定、稳定性评估与优化提供专业化解决方案。
