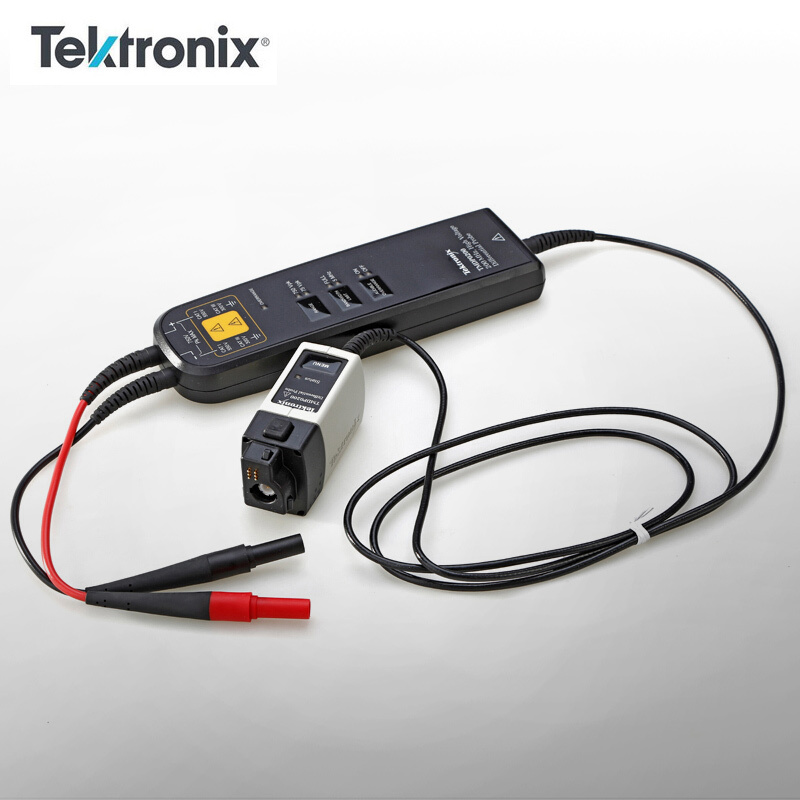

泰克(Tektronix)高压差分探头

高压差分探头用于测量两个均非为地的测试点之间的电压差。 泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力，成为较大部件中进行非地参考、浮动或隔离测量的**选择。这些产品由泰克设计、制造和维修。

探头,差分探头,高压差分探头,泰克高压差分探头

泰克(Tektronix)高压差分探头 解决方案提供：

  • 同类**的带宽和探头负载影响

  • 符合第三方安全认证的**产品（UL、CSA、ETL）

  • 高压和中压产品，支持不同动态范围和测量分辨率的需要

  • 最全面的探头附件



泰克(Tektronix)高压差分探头 产品型号：


型号图示衰减带宽输入阻抗**电压
P5200A
P5200A.jpg50X / 500X50 MHz

10 MΩ || 2 pF

500X：± 1300 V
50X：± 130 V

P5202AP5202A.jpg20X / 200X100 MHz

5 MΩ || 2 pF

200X：± 640 V
20X：± 64 V

P5205AP5205A.jpg50X / 500X100 MHz

10 MΩ || 2 pF

500X：± 1300 V
50X：± 130 V

P5210P5210A.jpg100X/1000X50MHz40 MΩ || 2.5 pF1000X：± 5600 V
100X：± 560 V
THDP0200THDP0100.jpg50X / 500X200 MHz

10 MΩ || 2 pF

500X：± 1500 V
50X：± 150 V

TMDP020025X / 250X200 MHz

5 MΩ || 2 pF

250X：± 750 V
25X：± 75 V

THDP0100100X / 1000X100 MHz

40 MΩ || 2.5 pF

1000X：± 6000 V
100X：± 600 V

TDP0500TDP0500.jpg5X / 50X500 MHz

1 MΩ || ≤ 1 pF

50X：± 42 V
5X：± 4.2 V

TDP1000TDP1000.jpg5X / 50X1 GHz

1 MΩ || ≤ 1 pF

50X：± 42 V
5X：± 4.2 V

P6251P6251.jpg5X / 50X1 GHz

1 MΩ || ≤ 1 pF

50X：± 42 V
5X：± 4.2 V
