泰克(Tektronix)单端高压探头

高压单端探头通常用于测量低于 40 kV 以地参考的信号。但是，某些单端探头设计用于隔离或浮动输入的仪器，进行非以地参考的测量。用户应选择较低输入电容指标 (< 4 pF) 的探头以最大程度降低探头对电路的负载影响，因为输入电容较低的探头能在更高频率上提供更高的输入阻抗。

探头,高压探头,单端高压探头,泰克单端高压探头


泰克(Tektronix)单端高压探头 解决方案提供：

  • 同类最佳带宽高至 800 MHz

  • 同类最佳的探头负载影响，输入电容仅为 1.8 pF

  • 符合第三方安全认证的唯一产品（UL、CSA、ETL）

  • 最全面的探头附件



泰克(Tektronix)单端高压探头 产品型号：


型号图示
带宽输入阻抗最大电压
P5122


200 MHz

100 MΩ || 4 pF

RMS：1000 V Cat II

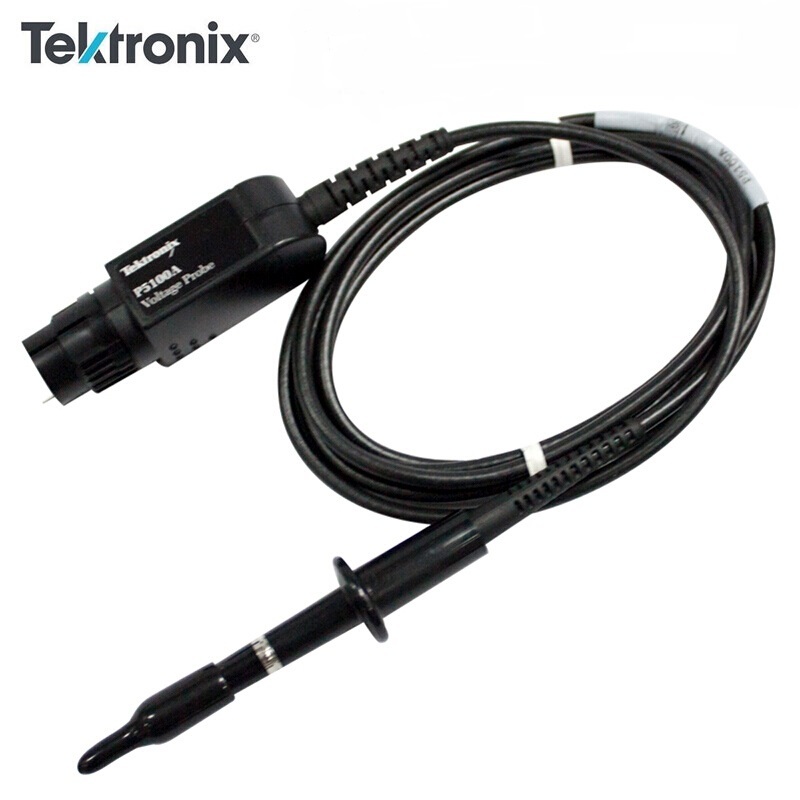

P5100AP5100A（无水印）.jpg500 MHz

40 MΩ || 2.5 pF

峰值：2.5 kV
RMS：1000 V CAT II

P5150P5150（无水印）.jpg500 MHz

40 MΩ || 3.8 pF

峰值：2.5 kV
RMS：1000 V CAT II

TPP0850TPP0850（无水印）.jpg800 MHz

40 MΩ || 1.8 pF

峰值：2.5 kV
RMS：1000 V CAT II

P6015AP6015A-1.jpg75 MHz

100 MΩ || 3 pF

20 kV
