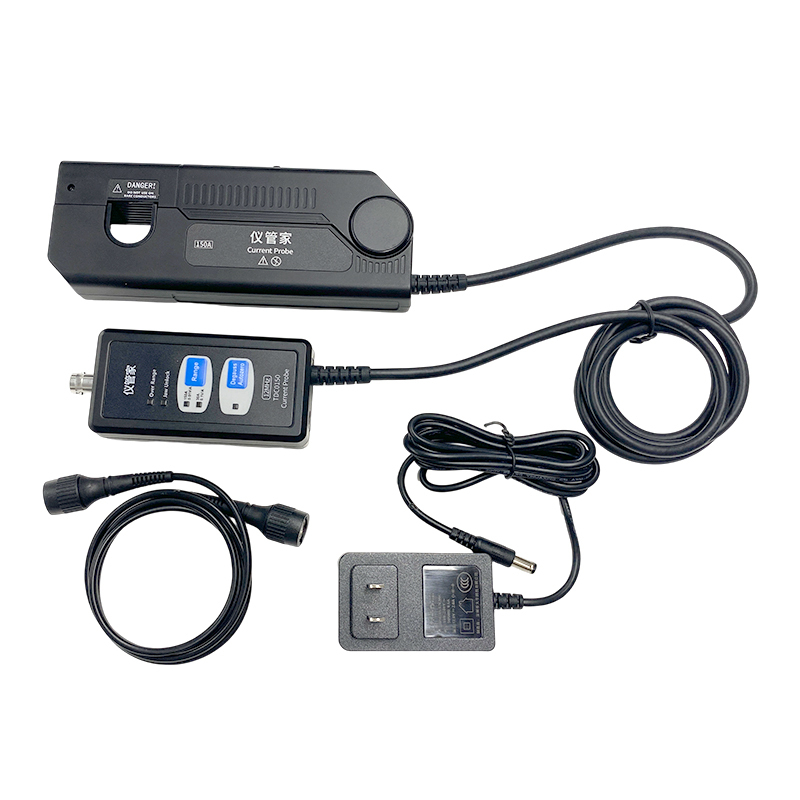

电   气   性   能

型号

TDC0150

TDC0300

TDC0500

带宽(-3dB)

12MHz(图3- 1)

6MHz (图 3-4)

5MHz (图3- 7)

上升时间

≤29ns

≤58ns

≤70ns

**测量

电流

150Arms

(图 3-2)

300Arms

(图3- 5)

500Arms

(图3- 8)

峰值电流

300Apk

500Apk

750Apk

量程

1/10:30A

1/100:150A

1/10:50A

1/100:300A

1/10:75A

1/100:500A

过流报警值

1/10: ≥30A

1/100: ≥300A

1/10: ≥50A

1/100: ≥500A

1/10: ≥75A

1/100: ≥750A

电流传输比

30A: 0.1V/A

150A: 0.01V/A

50A: 0.1V/A

300A: 0.01V/A

75A: 0.1V/A

500A: 0.01V/A

分辨率

30A: 10mA

150A: 100mA

50A: 10mA

300A: 100mA

75A: 10mA

500A: 100mA

精度(DC,

45-66Hz **连续电流)

30A: ±1%± 10mA

150A: ±1%± 100mA

50A: ±1%± 10mA

300A: ±1%± 100mA

75A: ±1%± 10mA

500A: ±1%± 100mA

输入阻抗

参考(图3-3)

参考(图3-6)

参考(图3-9)

延迟时间

探头

主机

36ns

41ns

42ns

BNC(1m)

5ns
