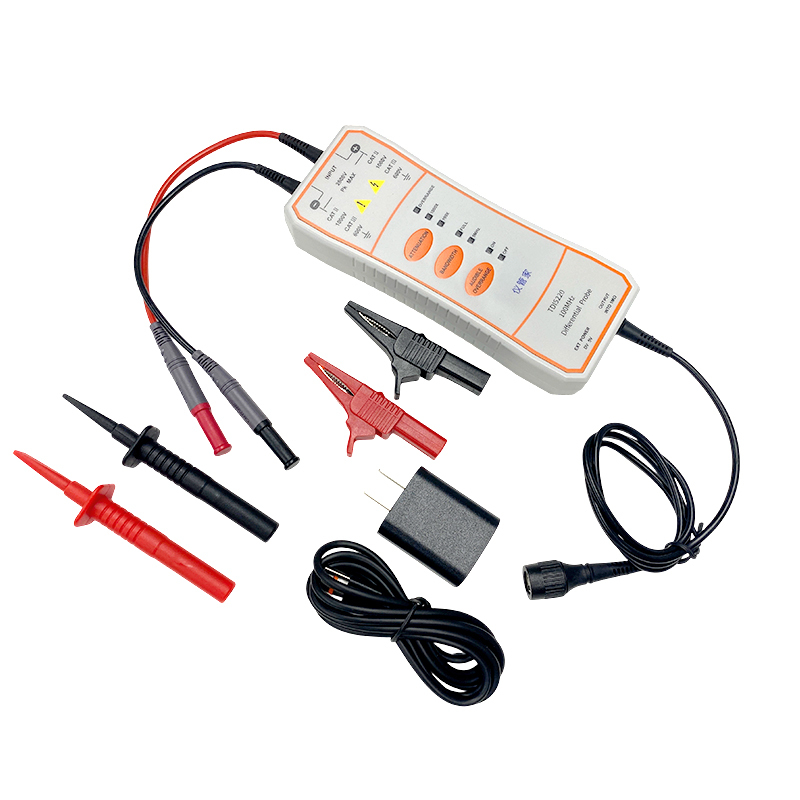

仪管家（YGJ）TDI系列示波器高压差分探头隔离探头TDI0200，TDI5202，TDI6150，TDI5220，TDI5210
仪管家（YGJ）TDI系列示波器高压差分探头隔离探头TDI0200，TDI5202，TDI6150，TDI5220，TDI5210
仪管家（YGJ）TDI系列示波器高压差分探头隔离探头TDI0200，TDI5202，TDI6150，TDI5220，TDI5210
- 产品详情
- 产品参数
- 产品功能与应用
技 术 规 格 | TDI0200 | ||
带宽(-3dB) | 500X:200MHz ; 50X:160MHz | ||
精度 | ±2% | ||
零点精度 | 5mV | ||
量程选择(衰减比) | 50X/500X | ||
最大差分测量电压(DC + Peak AC) | 50X：±150V ； 500X：±1500V | ||
共模电压(DC + Peak AC) | ±1500V | ||
最大差模电压 VS 频率曲线 | 参考图 1 | ||
最大输入对地电压（Vrms） | 600VCATⅢ ； 1000VCATⅡ | ||
输入阻抗 | 单端对地 | 5MΩ±1% | |
两输入端 | 10MΩ±1% | ||
输入电容 | 单端对地 | ＜4pF | |
两输入端 | ＜2pF | ||
CMRR | DC | ＞80dB | |
100kHz | ＞60dB | ||
1MHz | ＞50dB | ||
3.2MHz | ＞30dB | ||
50MHz | ＞26dB | ||
噪声(Vrms) | 50X | ＜50mV | |
500X | ＜300mV | ||
过载指示电压阀值 | 50X | ≥150V | |
500X | ≥1500V | ||
延时时间 | 14ns | ||
带宽限制(5MHz) | ≥-3dB@5MHz | ||
过载指示灯(红灯) | 有 | ||
过载报警声 | 有(可选择关闭) | ||
自动保存功能 | 有 | ||
偏置可调功能 | 有（进入测试模式下调整） | ||
终端负载要求 | ≥100kΩ | ||
电源 | USB 5V/1A 适配器 | ||
安全符合标准 | EN61010-1: 2010 | ||
EMC 符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||
技 术 规 格 | TDI5202 | TDI6150 | TDI5220 | TDI5210 | ||||||
带宽(-3dB) | 70MHz | 100MHz | 100MHz | 100MHz | ||||||
精度 | ±2% | ±2% | ±2% | ±2% | ||||||
零点精度 | 5mV | 5mV | 5mV | 5mV | ||||||
量程选择(衰减比) | 10X/100X | 50X/500X | 100X/1000X | 100X/1000X | ||||||
最大差分测量电压(DC + Peak AC) | 10X | ±70V | 50X | ±150V | 100X | ±280V | 100X | ±700V | ||
100X | ±700V | 500X | ±1500V | 1000X | ±2800V | 1000X | ±7000V | |||
共模电压(DC + Peak AC) | ±700V | ±1500V | ±2800V | ±7000V | ||||||
最大输入对地电压（Vrms） | 450V CATⅡ 600V CATⅠ | 600VCATⅢ 1000VCATⅡ | 600VCATⅢ 1000VCATⅡ | 1000V CATⅢ 2300V CATⅠ | ||||||
输入阻抗 | 单端对地 | 2.5MΩ±1% | 5MΩ±1% | 5MΩ±1% | 20MΩ±1% | |||||
两输入端 | 5MΩ±1% | 10MΩ±1% | 10MΩ±1% | 40MΩ±1% | ||||||
输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜4pF | ＜5pF | |||||
两输入端 | ＜2pF | ＜2pF | ＜2pF | ＜2.5pF | ||||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ＞80dB | |||||
100kHz | ＞60dB | ＞60dB | ＞60dB | ＞60dB | ||||||
1MHz | ＞50dB | ＞50dB | ＞50dB | ＞50dB | ||||||
3.2MHz | ＞30dB | ＞30dB | ＞30dB | ＞30dB | ||||||
50MHz | ＞26dB | ＞26dB | ＞26dB | ＞26dB | ||||||
噪声(Vrms) | 10X | ＜20mV | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜200mV | ||
100X | ＜120mV | 500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | |||
过载指示电压阀值 | 10X | ≥70V | 50X | ≥150V | 100X | ≥280V | 100X | ≥700V | ||
100X | ≥700V | 500X | ≥1500V | 1000X | ≥2800V | 1000X | ≥7000V | |||
延时时间 | 21ns(TDI5202),16ns(TDI6150,TDI5220,TDI5210) | |||||||||
带宽限制(5MHz) | ≥-3dB@5MHz | |||||||||
过载指示灯(红灯) | 有 | |||||||||
过载报警声 | 有(可选择关闭) | |||||||||
自动保存功能 | 有 | |||||||||
偏置可调功能 | 有（进入测试模式下调整） | |||||||||
终端负载要求 | ≥100kΩ | |||||||||
电源 | USB 5V/1A 适配器 | |||||||||
安全符合标准 | EN61010-1: 2010 | |||||||||
EMC 符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | |||||||||
