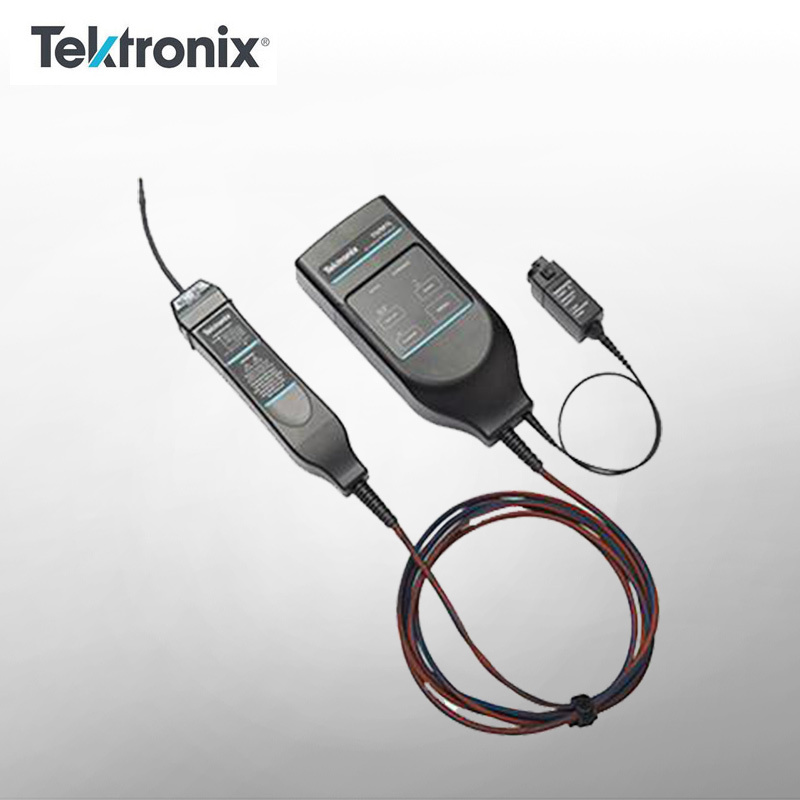

泰克(Tektronix) IsoVu 光隔离探头

IsoVu ® 探头具有业内领先的 1 GHz 带宽、160 dB 或 100,000,000:1 的共模抑制比、60 kV 共模电压、± 2500 V 大差分范围和**探头负载,是适合解决当今严苛功率测量挑战的工具。

了解如何利用 IsoVu 技术进行不可能的测量,比如高压侧 Vgs 测量。


探头,泰克探头,隔离探头,光隔离探头,泰克隔离探头

泰克(Tektronix) IsoVu 光隔离探头缩短宽禁带设计时间

氮化镓 (GaN) 和碳化硅 (SiC) 功率设计测量可能耗时较长且在某些情况下不可能实现。了解 Panasonic 等公司如何改用 IsoVu 来缩短上市时间。



探头,泰克探头,隔离探头,光隔离探头,泰克隔离探头



您的测试结果是否可重复?

了解如何使用 IsoVu 避免常见测量错误来源。



泰克(Tektronix) IsoVu 光隔离探头 产品特点

  • 您是否能准确检定高压侧设备?

  • 移动探头电缆时,是否会得到不同的结果?

  • 是否在测试台上获得一致的结果?

探头,泰克探头,隔离探头,光隔离探头,泰克隔离探头


泰克(Tektronix) IsoVu 光隔离探头 产品型号

型号带宽差分电压共模电压共模抑制比光纤电缆长度
TIVH02200 MHz

± 2500 V

≤ 60 kV

DC:> 160 dB

100 MHz:100 dB

200 MHz:100 dB

3 米
TIVH02L200 MHz

± 2500 V

≤ 60 kV

DC:> 160 dB

100 MHz:100 dB

200 MHz:100 dB

10 米
TIVH05500 MHz± 2500 V≤ 60 kV

DC:> 160 dB

100 MHz:100 dB

500 MHz:80 dB

3 米
TIVH05L500 MHz± 2500 V≤ 60 kV

DC:> 160 dB

100 MHz:100 dB

500 MHz:80 dB

10 米
TIVM11 GHz±50 V

≤ 60 kV

DC:> 160 dB

100 MHz:120 dB

1 GHz:80 dB

3 米
TIVH08800 MHz± 2500 V≤ 60 kV

DC:> 160 dB

100 MHz:100 dB

800 MHz:75 dB

3 米
TIVM1L1 GHz±50 V

≤ 60 kV

DC:> 160 dB

100 MHz:120 dB

1 GHz:80 dB

10 米
TIVH08L800 MHz± 2500 V≤ 60 kV

DC:> 160 dB

100 MHz:100 dB

800 MHz:75 dB

10 米
