泰克(Tektronix)电流探头&电流测试解决方案 TCP305A/TCP312A/TCP202A/TCP2020/TCP0020/TCP303/TCP0030A/TCP404XL/TCP0150

泰克(Tektronix)电流探头&电流测试解决方案 TCP305A/TCP312A/TCP202A/TCP2020/TCP0020/TCP303/TCP0030A/TCP404XL/TCP0150

  • 产品详情
  • 产品参数
  • 产品功能与应用

(戳下方图片进入泰克官方专卖店抢购>>) ↓ ↓ ↓

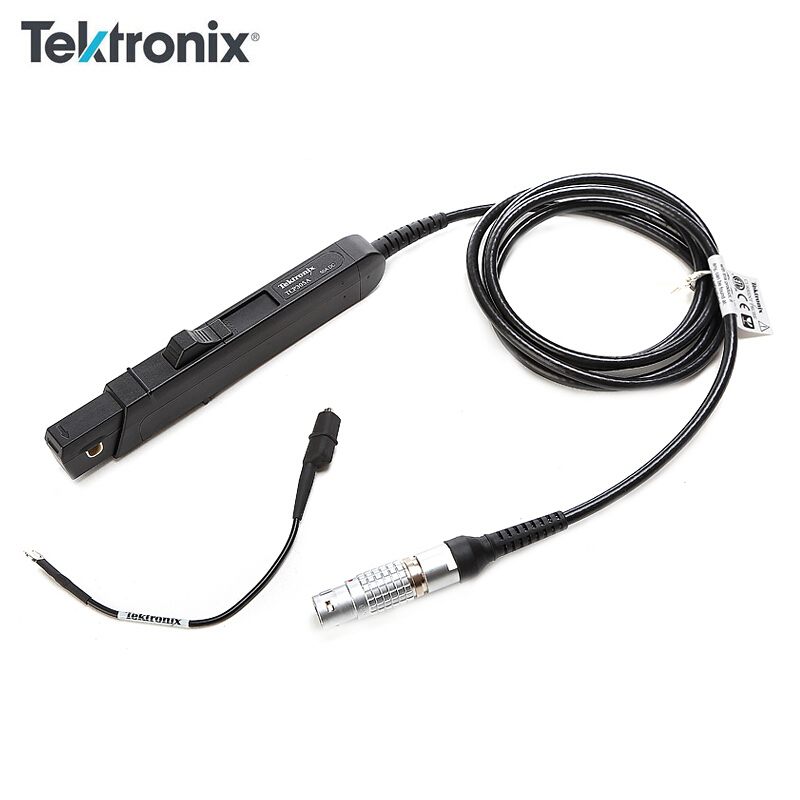

泰克(Tektronix)电流探头：



泰克(Tektronix)电流探头 解决方案提供：

  • 最广的 AC/DC 及仅 AC 电流探头系列

  • 测量准确度从几 uA 到 2000 A

  • 同类**带宽高至 120 MHz

  • 同类**电流箝位灵敏度低至 1 mA

  • 符合第三方安全认证的**产品（UL、CSA、ETL）

  • 提供裸线电压额定值的**产品

  • 与泰克示波器配合使用时自动读数和定标，因此无需将电压转换为电流或者手动设定标度


探头,电流探头,示波器探头,泰克探头,泰克电流探头



泰克(Tektronix)电流探头 产品型号：

型号图示
**电流最小电流带宽上升时间

RMS：1000 A
峰值：2000 A

10 mA

50 kHz

-

DC：100 A
** RMS：71 A
峰值电流：100 A

10 mA

100 kHz

-
CT2


峰值：36 A
** RMS：2.5 A 连续

1 mA

200 MHz

< 500 ps

CT1

峰值：12 A
** RMS：450 mA 连续

200 μA

1 GHz

< 350 ps

CT6

峰值：6 A
** RMS：120 mA 连续

200 μA

2 GHz

< 200 ps


DC：50 A
** RMS：35.4 A
峰值电流：50 A

5 mA

50 MHz

< 7 ns


DC：10.6 A
峰值电流：250 A

10 mA

60 MHz

< 5.8 ns

TRCP0300TRCP0300&0600&3000.jpg300A250mA30MHz-
TRCP3000

3,000 A

500 mA

16 MHz

-
TRCP0600

600 A

500 mA

30 MHz

-

** RMS：4 A
峰值电流：100 A

1 mA

120 MHz

< 2.9 ns


DC：30 A
** RMS：21.2 A
峰值电流：50 A

1 mA

100 MHz

< 3.5 ns


DC：15 A
** RMS：15 A
峰值电流：50 A

10 mA50 MHz

< 7 ns

TCP2020TCP2020.jpg20 A RMS，100 A 峰值脉冲10 mA50 MHz≤7 ns
TCPA400TCPA400.jpg（取决于探头）-100MHz-
TCPA300TCPA300.jpg--DC - 100 MHz-

DC：20 A
** RMS：20 A
峰值电流：100 A

10 mA50 MHz

< 7 ns


DC：150 A
** RMS：150 A
峰值电流：500 A

5 mA

15 MHz

< 23 ns


DC：30 A
** RMS：30 A
峰值电流：50 A

1 mA

120 MHz

< 2.92 ns


DC：500 A
** RMS：500 A
峰值电流：750 A

1 A

2 MHz

< 175 ns


DC：150 A
** RMS：150 A
峰值电流：500 A

5 mA

20 MHz

< 17.5 ns



泰克(Tektronix)电流探头 测试解决方案：


电流探头系统可以轻松简便地测量电流及进行计算



泰克(Tektronix)电流探头 电力测试系统型号：

  • TCPA300/TCP312A- DC-100M，30A(DC + ACPeak),3.8mm,BNC 电流探头

  • TCPA300/TCP305A- DC-50M，50A(DC + ACPeak),3.8mm,BNC 电流探头

  • TCPA300/TCP303- DC-15M，150A(DC + ACPeak),21X25mm,BNC 电流探头

  • TCPA400/404XL- DC-2M，750A(DC + ACPeak),21X25mm,BNC 电流探头
